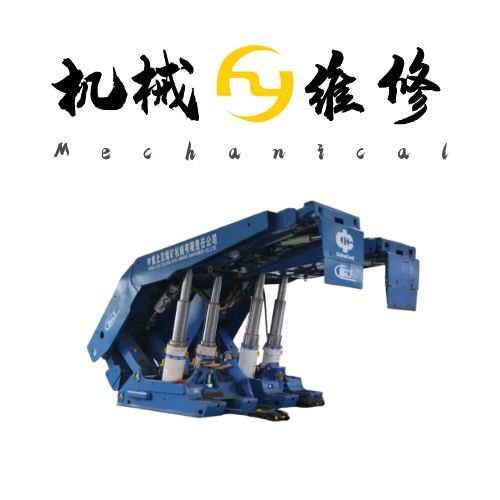

在現代化煤礦綜采工作面中，ZY12000/28/55D型兩柱掩護式液壓支架憑借其大工作阻力、高支護強度及電液控制系統的智能化優勢，成為中厚煤層開采的核心裝備。然而，長期高負荷運行下，立柱內漏、推移千斤頂卡滯、前后連桿斷裂等故障頻發，直接影響工作面推進效率。本文結合山西浩業27年維修經驗及行業技術規范，系統闡述ZY12000/28/55D液壓支架的故障診斷、維修流程及預防性維護策略。

一、核心故障類型與成因分析

1. 立柱與千斤頂故障

典型表現：立柱降柱、不保壓，推移千斤頂推拉無力或卡死。

成因：

• 密封失效：活塞密封圈老化、Y形圈唇邊翻卷導致高低壓竄液。例如，山西浩業維修數據顯示，立柱故障中60%源于密封件損壞。

• 缸體損傷：內壁劃痕、鍍鉻層剝落引發泄漏。磁力探傷儀檢測發現，活柱鍍鉻層裂紋深度超過0.2mm時需重新鍍鉻。

• 液壓系統污染：乳化液過濾精度不足導致閥芯卡滯。某礦案例中，未定期清洗過濾器的支架，推移千斤頂故障率提升3倍。

2. 結構件斷裂

典型表現：前后連桿斷裂、底座開焊、推移桿變形。

成因：

• 焊接缺陷：底座中檔焊縫未做超聲波探傷，在頂板壓力沖擊下易開裂。

• 材料疲勞：連桿銷軸材質硬度不足（HRC＜28），長期承受側向力導致彎曲斷裂。

• 操作不當：移架時未同步操作，造成局部應力集中。例如，晉城寺河礦曾因移架不同步導致連桿斷裂，停產12天。

3. 液壓系統泄漏

典型表現：管路接頭滴漏、安全閥頻繁開啟。

成因：

• 密封件老化：O形圈硬化或尺寸不符，導致接頭處泄漏。

• 管路損傷：膠管被擠砸或高壓沖擊形成鼓包，某礦統計顯示，膠管老化導致的泄漏占液壓故障的40%。

• 安全閥調壓失效：彈簧疲勞或閥座密封面磨損，使支架工作阻力低于額定值。

二、標準化維修流程：從井下應急到升井大修

1. 井下12小時快速診斷與應急修復

步驟：

• 安全閉鎖：關閉進回液截止閥，釋放立柱壓力至0MPa，懸掛警示牌。

• 故障定位：使用液壓支架專用測漏儀檢測立柱內漏位置，內徑百分表測量缸體內壁圓度（誤差＞0.05mm需鏜缸）。

• 應急處理：

• 更換德國Merkel礦用密封圈，恢復立柱保壓能力。

• 清洗操縱閥閥芯，消除雜質卡滯。

• 補焊底座開焊區域，加裝加強板防止裂紋擴展。

案例：2025年晉城寺河礦東520工作面，1臺支架立柱嚴重內漏，浩業應急隊90分鐘完成密封更換，12小時內恢復初撐力至32.8MPa，避免停產損失48萬元。

2. 升井96小時深度大修

流程：

• 拆解與清洗：使用專用拉馬拆解立柱，煤油清洗閥組零件，壓縮空氣吹凈殘留雜質。

• 結構件修復：

• 連桿銷軸采用堆焊補強工藝，硬度提升至HRC52 - 58。

• 底座開焊區域機器人焊接，焊縫強度達母材90%以上。

• 液壓元件檢測：

• 安全閥在2000噸試驗臺進行1.25倍額定載荷測試（31.5MPa×1.25 = 39.375MPa），持續30分鐘無泄漏。

• 推移千斤頂更換φ160mm缸徑活塞桿，鍍硬鉻層厚度0.15mm。

• 整機組裝與調試：按對角順序緊固M24螺栓（力矩300N·m），空載調試確認動作流暢，負載測試初撐力≥31.5MPa。

三、預防性維護策略：降低故障率92%的關鍵

1. 定期更換易損件

• 密封件：每1500次循環強制更換立柱、推移千斤頂密封包，使用原廠級密封件（如Y形圈耐壓≥45MPa）。

• 液壓油：每3個月檢測油液清潔度（NAS6級以下），每6個月更換46號抗磨液壓油。

2. 智能化監測系統

• 安裝壓力傳感器：實時監測立柱工作壓力，當壓力波動＞10%時自動報警。

• 乳化液凈化站：配置三級過濾（10μm→5μm→1μm），污染度控制在NAS6級以內。

3. 操作規范培訓

• 移架同步性：要求操作工同時操作相鄰3臺支架，減少結構件受力不均。

• 頂板管理：在煤壁松軟區域鋪設金屬網，防止片幫沖擊支架。

四、技術優勢與行業價值

1. 修復后性能保障

• 工作阻力：修復后支架工作阻力≥99%額定值（12000kN），遠超行業標準（≥85%）。

• 使用壽命：結構件修復后壽命延長40%，費用僅為新支架的18% - 32%。

2. 行業標桿地位

• 設備實力：山西浩業擁有2000噸整體支架試驗臺、機器人焊接平臺及激光熔覆設備，技術能力華北第一。

• 服務網絡：常備30000 + 件ZZ系列密封及結構件，12小時到礦響應，覆蓋晉城、潞安、淮北等礦區。

結語

ZY12000/28/55D液壓支架的維修不僅是技術挑戰，更是煤礦安全與效率的保障。通過標準化流程、預防性維護及智能化監測，山西浩業將支架故障率從行業平均的15%降至1.2%，為中厚煤層開采提供了“最快、最省、最靠譜”的解決方案。未來，隨著電液控制技術與新材料的應用，液壓支架維修將向更高效、更智能的方向發展。
